SIMSCAN 22 – Máy quét 3D chuẩn đo lường công nghiệp (Metrology scanner), chuyên kiểm tra chất lượng (QC) cơ khí và ô tô, với độ chính xác cao, độ lặp lại ổn định và kết quả đo tin cậy, giúp phát hiện sai lệch, giảm lỗi sản xuất và nâng cao chất lượng sản phẩm
SIMSCAN 22 là máy quét 3D nhỏ gọn thuộc phân khúc đo lường công nghiệp (Metrology-grade), chuyên phục vụ kiểm tra chất lượng (QC), thiết kế ngược và số hóa các chi tiết có hình học phức tạp hoặc không gian hẹp.
Với độ chính xác cao, khả năng đo lặp lại ổn định và thiết kế siêu nhẹ, SIMSCAN 22 giúp kỹ sư thao tác linh hoạt, phát hiện sai lệch kích thước, giảm lỗi sản xuất và tối ưu quy trình QC trong ngành cơ khí, ô tô và gia công CNC.
| Tổng số tia laser | 30 tia laser |
| Tốc độ quét tối đa | 2.020.000 phép đo/giây |
| Độ chính xác tối đa | 0,020 mm |
| Độ phân giải tối đa | 0,020 mm |
| Khối lượng | 570 g |
| Vùng quét tối đa | 650 x 550 mm |
| Khoảng cách làm việc | 300 mm |
| Độ sâu trường | 550 mm |
| Kích thước máy | 203 x 80 x 44 mm |
| Kết nối | USB 3.0 |
| Định dạng xuất | STL, OBJ, PLY, ASC, IGS, TXT, MK2, UMK |

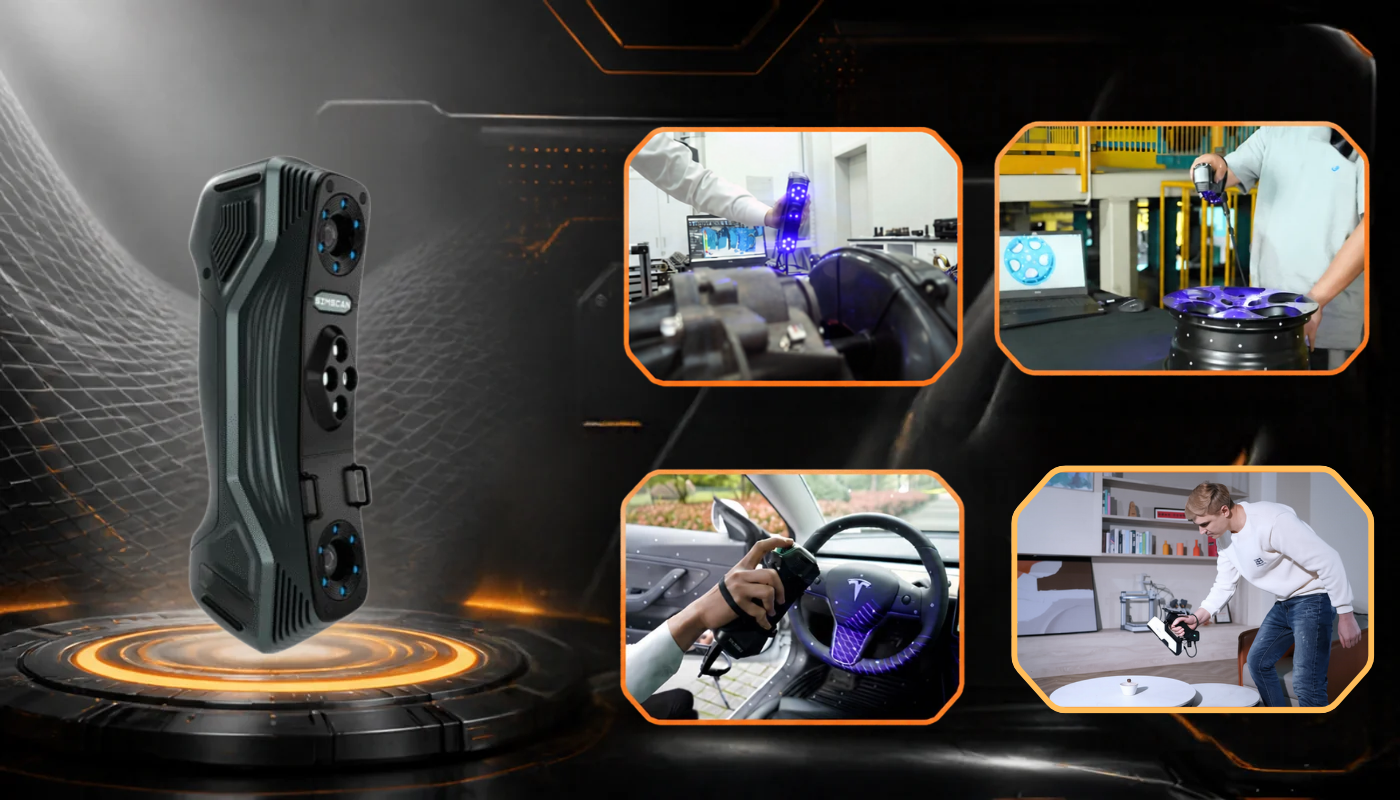

Vỏ máy hoàn toàn bằng kim loại của SIMSCAN mang lại khả năng bảo vệ chắc chắn và đảm bảo độ bền vượt trội. Chỉ nặng 570 g và có kích thước 203 × 80 × 44 mm, máy quét 3D cầm tay SIMSCAN mang đến sự đơn giản chưa từng có để quét bất cứ thứ gì chỉ bằng một tay.
Nhờ cấu trúc rỗng, nó tản nhiệt hiệu quả hơn. Máy quét laser 3D hoạt động hiệu quả trong việc thực hiện các phép đo với mức tiêu thụ điện năng thấp.
Công nghệ quét 3D kết hợp phần mềm đo kiểm giúp đánh giá sai lệch kích thước và hình học của khuôn mẫu, chi tiết cơ khí và linh kiện ô tô.

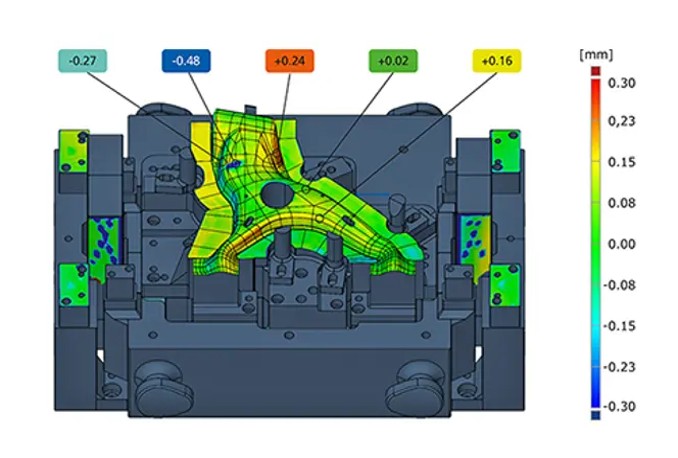

So sánh dữ liệu quét 3D với mô hình CAD, trực quan hóa sai lệch bằng bản đồ màu (Color Map), giúp kỹ sư nhanh chóng phát hiện lỗi, kiểm soát dung sai, tối ưu quy trình QC và nâng cao chất lượng sản phẩm
Với camera HD tích hợp và ba chế độ quét, thiết bị này thực hiện quét độ chính xác cao với độ chính xác lên đến 0,020 mm. Nó có thể thu thập chính xác dữ liệu 3D của các vật thể có bề mặt phức tạp hoặc trong không gian hẹp.

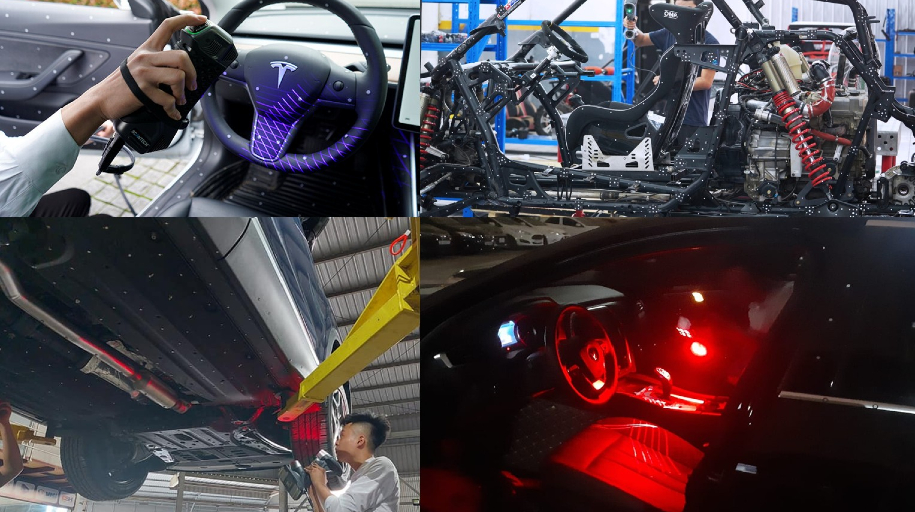

SIMSCAN sở hữu thiết kế nhỏ gọn, cho phép quét 3D linh hoạt trong không gian chật hẹp, vị trí khó tiếp cận hoặc bên dưới các kết cấu công nghiệp lớn.

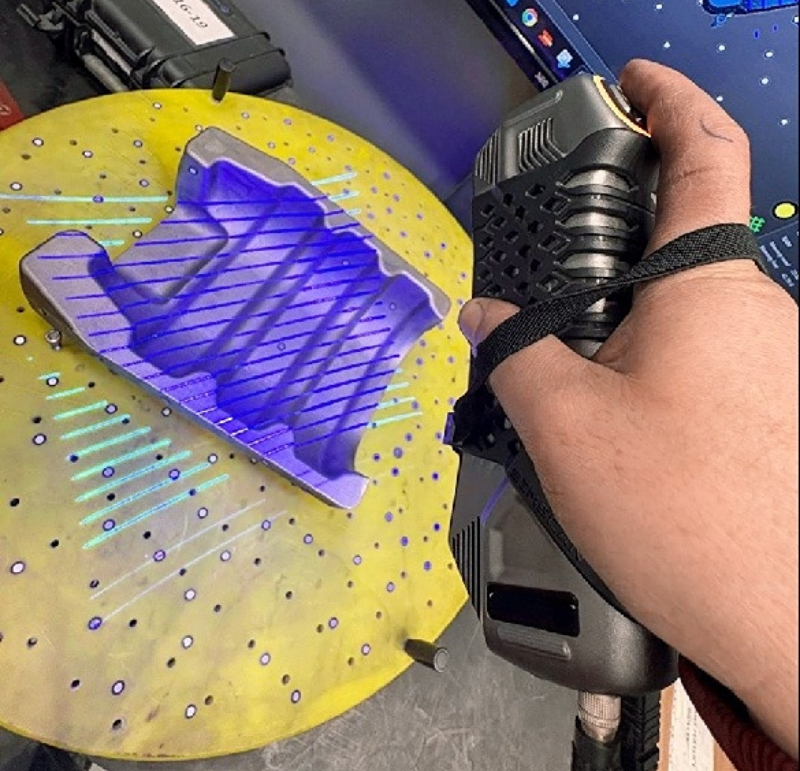

Thiết kế công thái học, tích hợp nút điều khiển đa chức năng, vỏ chống trượt và dây đeo an toàn, giúp kỹ sư thao tác bằng một tay, quét linh hoạt theo mọi hướng.

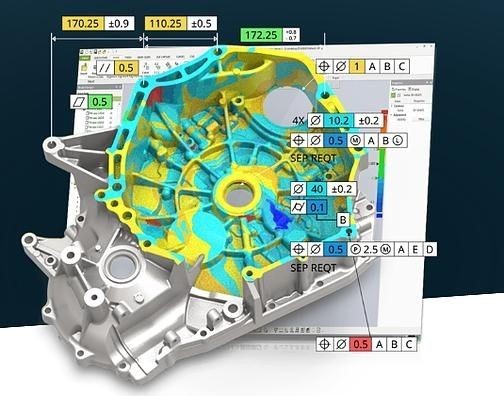

Công nghệ quét 3D kết hợp phần mềm đo lường công nghiệp giúp kiểm tra kích thước, dung sai hình học (GD&T) và độ chính xác của chi tiết cơ khí.
So sánh dữ liệu quét 3D với mô hình CAD, trực quan hóa sai lệch bằng bản đồ màu (Color Map), giúp kỹ sư phát hiện sai lệch, đánh giá mức độ đạt chuẩn và nâng cao hiệu quả kiểm soát chất lượng (QC) trong sản xuất.

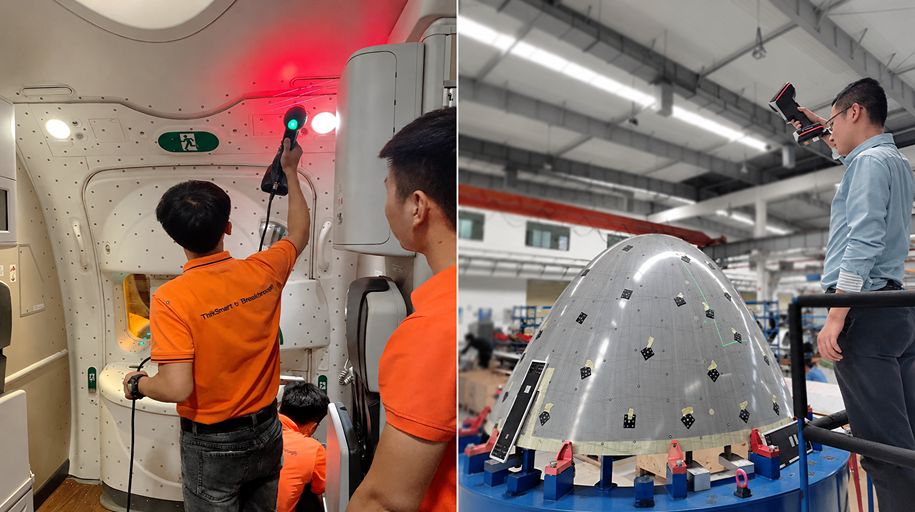

Máy quét 3D vượt trội trong việc kiểm soát chất lượng bằng cách kiểm tra chính xác các bộ phận để phát hiện lỗi, kích thước và độ hoàn thiện bề mặt. Ngoài ra, máy quét cho phép thu thập nhanh chóng các hình dạng phức tạp để tạo mẫu nhanh, góp phần đáng kể vào việc cải thiện hiệu quả, chất lượng và an toàn trong các nhiệm vụ sản xuất và bảo trì hàng không vũ trụ.

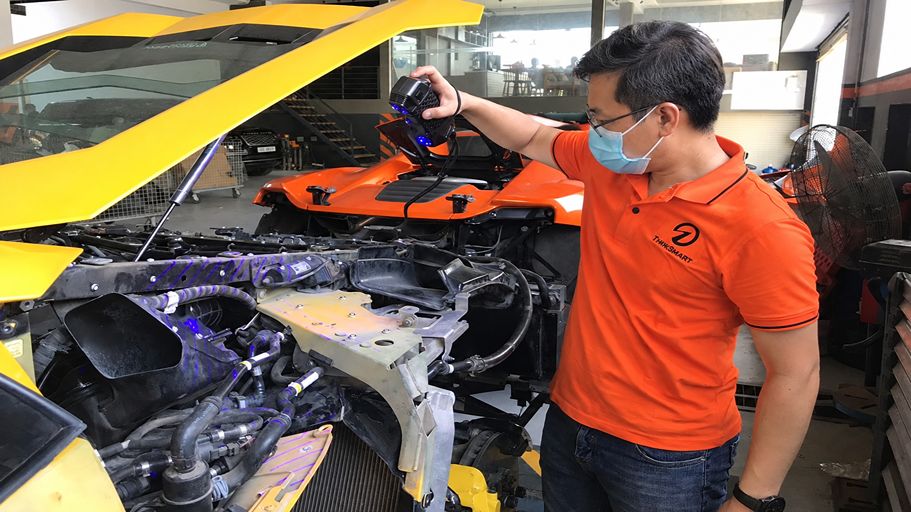

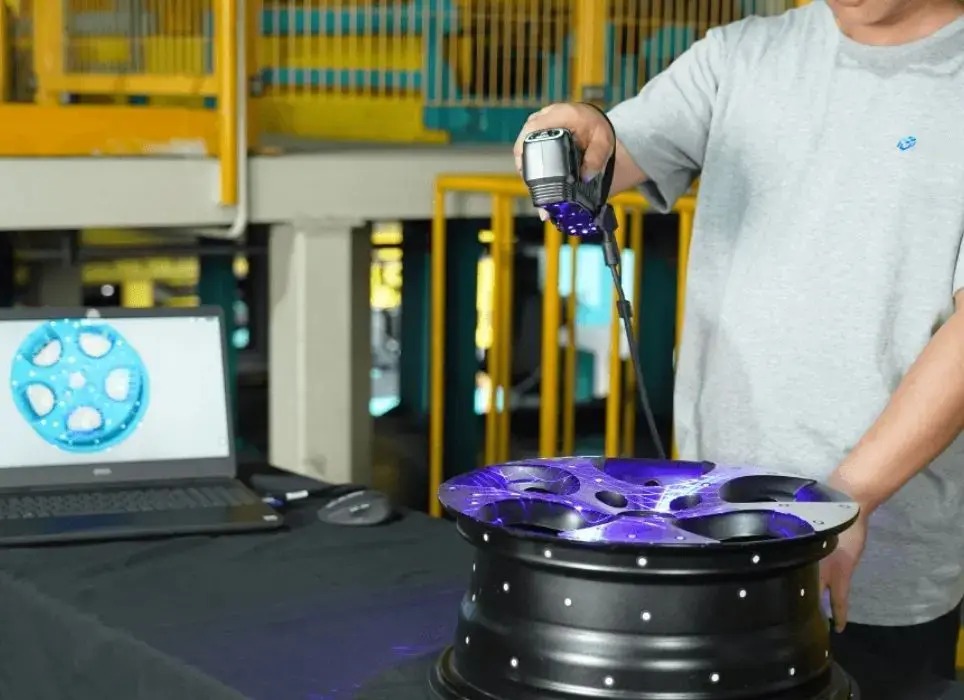

Máy quét 3D cầm tay này cho phép thu thập chính xác các linh kiện ô tô để tạo mẫu nhanh và hỗ trợ các nhiệm vụ kiểm soát chất lượng bằng cách phát hiện lỗi và đảm bảo tuân thủ các tiêu chuẩn. Ngoài ra, nó còn hỗ trợ các hoạt động tùy chỉnh, bảo trì và lắp ráp, nâng cao năng suất và sự đổi mới trong các công việc liên quan đến ô tô.
Đội ngũ kỹ sư ThinkSmart Group tư vấn cấu hình theo đúng bài toán sản xuất của bạn.
